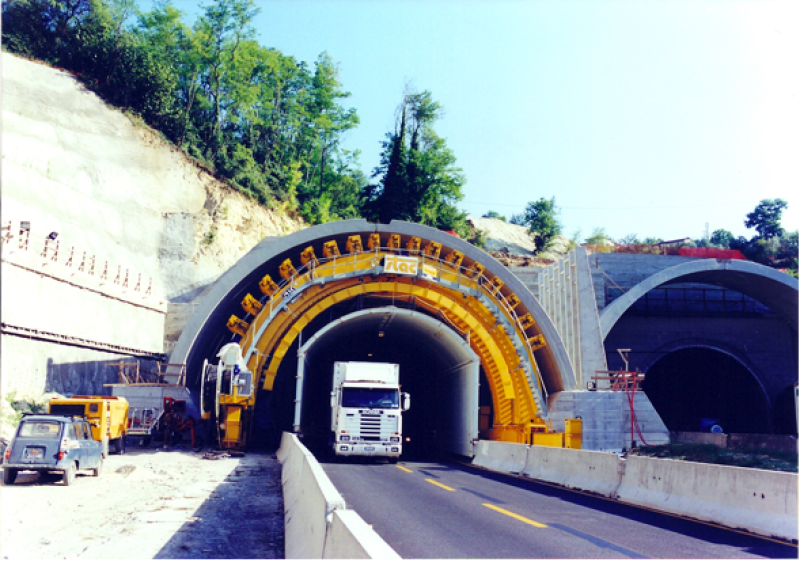

La macchina multifunzione è un'attrezzatura atta all'allargamento di gallerie autostradali da 2 a 3 corsie più corsia di emergenza in continuità di traffico veicolare.
Tale innovativo sistema è stato utilizzato per la prima volta per l'ampliamento della Galleria Nazzano nel tratto Orte – Fiano Romano dell'autostrada del Sole (tra il km 522 00 ed il km 523 200).
La macchina multifunzione è progettata per l'esecuzione delle seguenti lavorazioni:
Sul portale anteriore è installato un carrello mobile che porta le macchine operatrici destinate al pretaglio (gruppo lama di taglio) ed all’intasamento dello stesso (gruppo di getto).
Il gruppo di taglio utilizza una lama a catena in grado di ottenere un taglio di cm. 30 di spessore x 550 cm di lunghezza.
Il gruppo di getto è costituito da un braccio idraulico telescopico con la funzione di esecuzione delle operazioni di: intasamento del pretaglio - spritz di protezione al fronte
di scavo - intasamento sopra i conci.
Sul portale posteriore è installato un secondo carrello mobile che porta le macchine operatrici destinate alla movimentazione posa dei conci (braccio erettore) ed al sostegno dei conci durante la posa stessa all’intasamento dello stesso (gruppo braccio di sostegno conci).
Il braccio erettore è in grado di agganciare, sollevare, ruotare e posizionare tutti i conci che compongono l’anello incluso quello di chiave.
Il gruppo bracci sostegno conci è costituito da una serie di sostegni telescopici a comando idraulico atti al sostegno provvisorio dei conci fino al momento in cui non viene messo in tensione il concio di chiave.
Dati tecnici:
